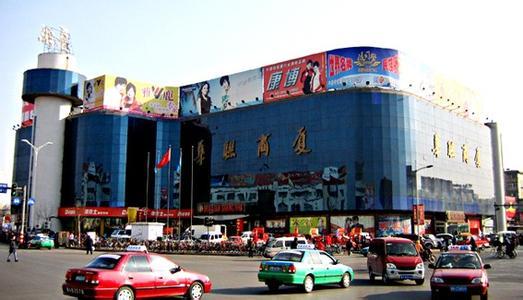

洛陽華聯商場改造加固切割

（二）作業條件

1. 現場復核：在現場核對原結構圖紙與實際結構是否有出入，有無影響正常加固的特殊情況（如粘鋼位置有管線），并將暫時無法處理的特殊部位標示在圖紙上，及時通報相關部門進行處理。

2．對粘鋼板部位的結構進行檢查，確認無砼及其它質量缺陷。

3．操作架：施工作業腳手架為只考慮人員及簡單機具的操作架。

（三）操作工藝

1．工藝流程：

粘鋼加固的施工順序：鋼板加工→砼和鋼板表面處理→粘結劑配制→涂敷膠→粘貼→固定加壓→固化

2．鋼板下料：測定待加固構件的長、寬尺寸偏差情況。按照?qǐng)D紙結構要求和現場尺寸初步提出鋼板下料單。

3．板底、頂粘鋼位置放線：首先確定結構軸線，修正結構尺寸偏差，再按圖紙要求尺寸確定鋼板位置

4．粘鋼部位的混凝土要清除浮漿層，使用角磨機打磨砼構件粘鋼部位浮漿至露出堅硬石子面。打磨寬度大于鋼板寬度1cm以上（每邊出鋼板邊緣>5mm）。

5．鋼板粘貼面進行除銹、粗糙處理，用角磨機打磨鋼板表面至露出金屬光澤，打磨細紋路應與受力方向垂直（板底鋼板打磨紋路垂直鋼板長度方向），并用清潔劑將鋼板粘結面擦拭干凈。

6．錨固螺栓：如設計無要求，粘鋼選用內爆脹栓，間距300～500mm。

7．鋼板開孔：預先在鋼板上標出錨固螺栓孔位，使用臺鉆開孔，嚴格控制孔徑(Ф+2mm孔，允許偏差+1mm)及孔圓度（允許偏差2mm）。

8．結構膠攪拌：將甲乙組分按選定配比分別用容器稱量，倒入干凈容器混合攪拌。使用機械（沖擊鉆加旋頁）按同一方向攪拌，拌至稀稠、色澤完全均勻?yàn)橹埂?/span>

9．使用壓縮空氣及清潔劑清理鋼板及砼粘結面，以手觸無粉塵為準。

10．在鋼板及砼粘貼面上同時進行涂膠，膠層厚度應盡量均勻，且應兩側薄、中間厚，最薄不應小于2-3MM。將鋼板托起與砼面進行粘貼，以沖擊鉆在鋼板孔位處鉆孔，在鉆孔處將鋼板與砼構件頂緊，防止鉆孔作業產生的粉塵落入膠層。將錨固螺栓固定擰緊，將膠液擠出。鋼板四周擠出的膠液應隨時清理干凈，鋼板邊緣欠膠處要補膠。

11．錨栓安裝順序：粘結鋼板作業時，錨固螺栓安裝順序?yàn)椋簭匿摪逯虚g向兩端或從鋼板一端到另一端逐個安裝。

12．以橡皮錘適度敲擊鋼板表面，檢查鋼板粘結情況并使鋼板與砼粘結密實。

13．結構膠粘結固化后，以小錘輕敲鋼板表面檢查鋼板空鼓情況，空鼓處開孔注膠。

14．返工處理：以下幾種情況應將鋼板剝下重新粘貼：鋼板粘結位置嚴重偏離設計部位；鋼板粘結空鼓率大于規定限植。

15．施工中，必須嚴格執行項目的安全及勞動保護條例。

（四）工程質量標準及驗收

1．結構膠固化后，應用小錘輕輕敲擊粘結鋼板，從音響判斷粘結密實度。要求空鼓面積不大于10%。否則應剝下重新粘結（或注膠）。

2．鋼板尺寸偏差控制：不允許有負偏差，正偏差<5mm

3．板底鋼板間距偏差<15mm

4．鋼板邊緣處膠要飽滿，不得欠膠。

5．鋼板脹栓孔位間距要均勻，孔徑允許偏差+1mm，孔圓度允許偏差2cm。

6．鋼板原材必須符合設計要求及國家有關規定。鋼板厚度的容許公差符合有關規范、規定要求。
